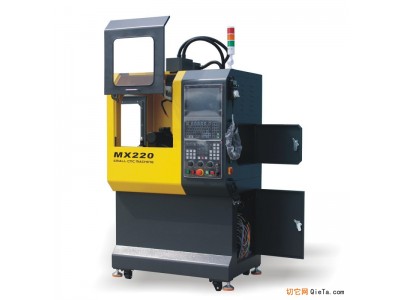

小型五轴教学加工中心是一款体积小巧、适合放置在学校实验室使用的小型五轴联动加工中心，搭载国产华中HNC848Di五轴数控系统，作为国产五轴数控系统的代表，具备多轴联动、RTCP（刀具中心点控制）、高精度插补等功能，能够满足复杂曲面加工的教学需求；使用的是220伏电压，具有封闭式设计和安装门保护装置，使用安全；带移动脚轮，方便移动及便于在室内环境中使用，并能有效收集加工过程中产生的碎屑，保持工作区域的整洁。一、教学优势与特色1、小巧便携：华中小型五轴教学加工中心体积小巧，重量轻，方便移动和携带，适合在学校、创客空间或小型工作室等场所使用。2、国产化技术：HNC848Di系统支持国产数控技术，符合国家“智能制造”战略，学生可接触自主可控的工业软件。3、多轴联动功能：支持五轴RTCP、五轴大圆插补等高级功能，满足复杂曲面加工需求。4、模块化设计：HNC848系统界面友好，支持参数化编程与宏变量应用，便于学生理解数控系统底层逻辑。5、安全与成本优势：小型五轴教学加工中心占地面积小（仅280 kg左右重量），适合教室或实验室环境，降低教学成本。6、易于操作：操作简便，易于上手。同时，支持多种编程软件和CAD/CAM软件，方便用户进行复杂形状的设计和加工。7、多功能性：配备多种刀具和刀库，可以实现铣削、钻孔、雕刻等多种加工功能，适用于加工各种小型零件和模型。二、用于教学角度的目标：1、培养学生掌握五轴数控编程与操作技能。2、通过实际加工案例，理解五轴联动加工的原理与应用。3、掌握华中数控系统HNC848的界面操作、参数设置及故障诊断。4、提升学生解决复杂加工问题的能力，为制造业输送技术人才。三、技术参数重复精度：0.01mm系统分辩率：0.001mm横向（X轴行程）：235mm纵向（Y轴行程）：130mm垂直（Z轴行程）：220mmA轴行程：+30-120°C轴行程：360°第4轴大转速：20rpm/min第5轴大转速：20rpm/min第4/5轴精度：±1°第4/5轴重复精度：20"工作台尺寸：470×130mm/Φ110mm导轨：H级等磨直线导轨锥孔跳动精度：2um大钻孔直径：13mm大铣削直径：13mm刀库：斗笠式6工位轴联动性：5轴联动XYZBC轴电机类型：XYZ轴伺服电机400W/BC轴伺服电机200W数控系统：华中HNC848Di五轴数控系统RTCP刀尖跟随功能：支持自动对刀功能：支持主轴转速：100-24000 转/分钟主轴锥度：ISO20主轴电机功率：2.2KW整机功率：2.8kw使用气压：0.6Mpa工件冷却方式：水冷循环润滑系统：自动润滑系统使用电源：AC220V/50Hz
